產品詳情

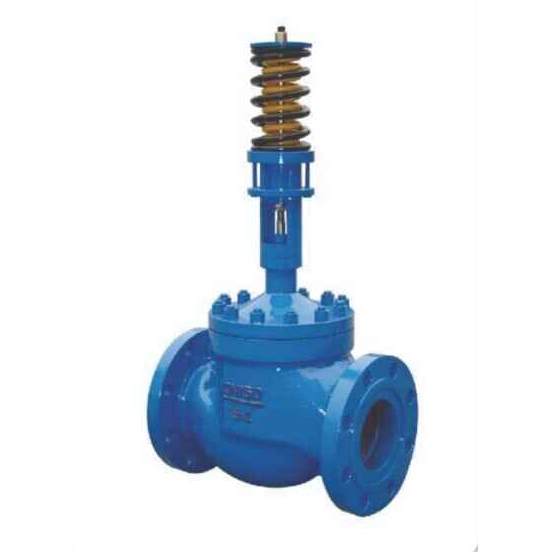

V230系列自力式壓力調節閥

關注次數：

型號：V230

技術參數：

閥門類型:自力式調節閥
口徑范圍:DN15一DN400
壓力范圍:PN16一PN100, ANSI 150一ANSI600
溫度范圍:-40一+350t
泄漏等級:ANSI B16.104 IV, ANSI B16.104 VI
主體材質:WCB, WC6, WC9, CF8, CF8M等
驅動裝置:自動

閥門類型:V230系列進口自力式壓力調節閥
口徑范圍:DN15一DN400
壓力范圍:PN16一PN100, ANSI 150一ANSI600
溫度范圍:-40一+350t
泄漏等級:ANSI B16.104 IV, ANSI B16.104 VI
主體材質:WCB, WC6, WC9, CF8, CF8M等
驅動裝置:自動

自力式壓力調節閥是一個新的調節閥種類,。相對于手動調節閥,，它的優點是能夠自動調節；相對于電動調節閥,，它的優點是不需要外部動力,。應用實踐證明,，在閉式水循環系統（如熱水供暖系統、空調冷凍水系統）中,，正確使用這種閥門,，可以很方便地實現系統的流量分配；可以實現系統的動態平衡,；可以大大簡化系統的調試工作,；可以穩定泵的工作狀態等,。

工作原理
工藝介質的閥前壓力P1經過閥芯、閥座的節流后變?yōu)殚y后壓力P2,同時P2通過控制管戰輸入到執行器的上膜室內作用在頂盤上,，產生的作用力與彈簧的反作用力相平衡,，決定了閥芯。閥座的相對位置,，控制閥后壓力,。當閥后壓力P2增加時，P2作用在頂盤上的作用力也隨之增加,。此時,，頂盤上的作用力大于彈簧的反作用力，使閥芯向閥座方向移動,，直到頂盤的作用力與彈簧反作用力相平衡為止,。這時，閥芯與閥座之間流通面積減小,，流阻變大,，從而使P2降為設定值。同理,，當閥后壓力P2降低時,，作用方向與上述相反，這就是閥后壓力調節時的工作原理,。當需要改變閥前壓力P2的設定值時,，可調整調節螺母。

自力式調節閥分類請點擊這里

■概述
V230系列直接作用式自力式壓力(差壓)調節閥,、由閥體,、閥座、閥芯部件等零部件和執行單元組成,，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品,，可用于非腐蝕性( 高溫度350'C)的波體、氣體和蒸汽等介質的壓力控制裝置,。廣泛適用于石油,、化工、冶金,、輕工等工業部門及城市供熱,、供暖系統。
