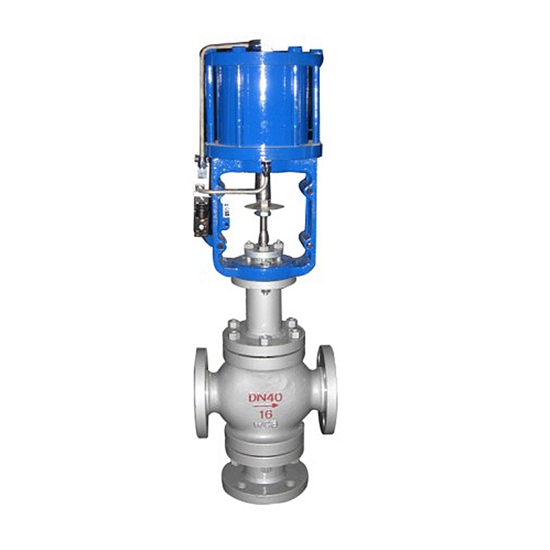

ZMX氣動三通切斷閥

關注次數：

型號：ZMX

技術參數：

ZMX氣動三通切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊,、重量輕,、動作靈敏、流體通道呈S流線型,、壓降損失小,、閥容量大,、拆裝方便等優點,。切斷閥接受來自調節儀表的信號,，切斷、開啟或改變介質流向,，達到對壓力,、流量、溫度或液位等工藝參數自動控制,。

ZMX氣動三通切斷閥采用頂導向結構,，配用多彈簧執行機構。具有結構緊湊,、重量輕,、動作靈敏、流體通道呈S流線型,、壓降損失小,、閥容量大、拆裝方便等優點,。切斷閥接受來自調節儀表的信號,，切斷、開啟或改變介質流向,，達到對壓力,、流量,、溫度或液位等工藝參數自動控制,。廣泛應用于石油、化工,、冶金,、電力、輕工,、紡織等各種工業部門的生產過程自動控制和遠程控制系統中,。

本系列產品有薄膜式、活塞式兩種,。閥體結構有單座,、套筒、雙座(二位三通)三種,，密封形式有填料密封和波紋管密封兩種,，產品公稱壓力等級有PN10、16,、40,、64四種,，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃,。泄漏量等級為IV級或Ⅵ級,。流量特性為快開。

主要零件材料

閥體,、密封套筒：HT200,、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
閥芯、閥座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太萊合金
套筒,、閥塞：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填料：聚四氟乙烯,、柔性石墨
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13,、1Cr18Ni9Ti
閥芯,、閥塞(軟質件)：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti

主要構造圖
